产品概述
本电动机智能保护器是一种提高电机运行安全和自动化管理水平的智能化仪器仪表，核心采用美国MICEOCHIP公司的微机控制器配低功耦集成电路开发而成的，该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及可靠，可以与上位机通讯构成远程监控于一体的高新枝术产品。
一、 主要功能
1、 设定功能：可根据电机大小设额定电流、过流动作曲线、启动时间、三相不平衡百分比或关闭、堵转倍数、漏电电流值、过欠电压值、通讯地址、保护器4-20MA选择相输出。
2、保护功能：过流保护、堵转保护、三相不平衡保护、短路保护、漏电保护、
断相保护、过欠压保护、欠载保护等。
3、显示功能：A、B、C三相电流、漏电电流、工作电压、保护器最近三次的故障记录及数据。
4、远程传输功能：具有4-20MA标准电流输出信号。
5、通讯功能：通过RS485串行接口与计算机可构成256台保护器常规保护控制
网络。
6、追忆功能：可存储近期电机发生的最近三次故障原因记录，并可按数据键取
出故障代码。
二、主要技术指标
1、电流测试范围
1.1 三相电流A、B、C：0—999A。
1.2 漏电电流：0—999MA。
2、测量精度：1.5级（I≤Ie）。
3、保护触点容量：常开AC250/6A,常闭AC250/6A。
4、电机启动时间整定范围：1—99S，在电机启动时间内，保护器有对断相、漏电、三相不平衡、短路进行保护（默认值为10S）。
5、堵转保护：当三相电流均达到或超过额定值的堵转电流倍数时，动作时间≤0.5S（默认值为6Ie）。
6、短路保护：任意一相电流均达到或超过8Ie电流时，在≤0.2时间内动作。
7、断相保护：任意一相断相时，动作时间≤2S。
8、不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为70%）.
9、漏电保护：当电机的漏电电流≥设定的漏电电流值时，动作时间≤0.2S（默认值为50mA），漏电值可根据序列号设定（表1）。
10、过流保护：当电机电流≥1.2Ie时，保护器按反时线过流保护，动作时间见表2（默认值为2）。
11、过压保护：工作电压≥过压电压额定值时，动作时间≤5S。
12、欠压保护：工作电压≤欠压电压额定值时，动作时间≤10S。
13、模拟量输出：4-20mA电流输出精度0.3%F-S。
表1
|
设定值序号 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
漏电电流值（mA） |
不动作 |
1000 |
900 |
800 |
700 |
600 |
500 |
300 |
200 |
100 |
表2
|
设定值 动作时间 IW/Ie |
1 |
2 |
3 |
4 |
5 |
|
≥1.2 |
60 |
120 |
180 |
240 |
300 |
|
≥1.31 |
48 |
96 |
144 |
192 |
220 |
|
≥1.38 |
36 |
72 |
120 |
168 |
200 |
|
≥1.50 |
8 |
20 |
30 |
40 |
60 |
|
≥2.0 |
5 |
10 |
20 |
30 |
40 |
|
≥3.0 |
3 |
7 |
14 |
20 |
25 |
故障显示代码
面板示意图

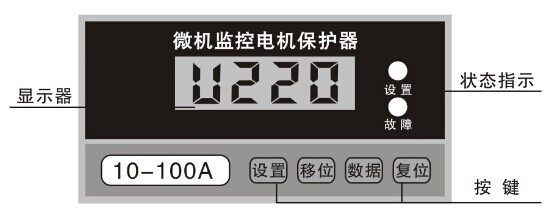

三、显示板示意图

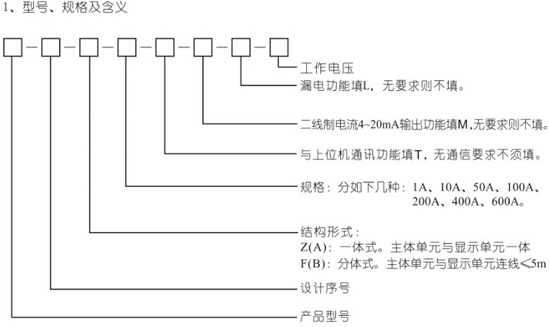

选弄表
外型结构

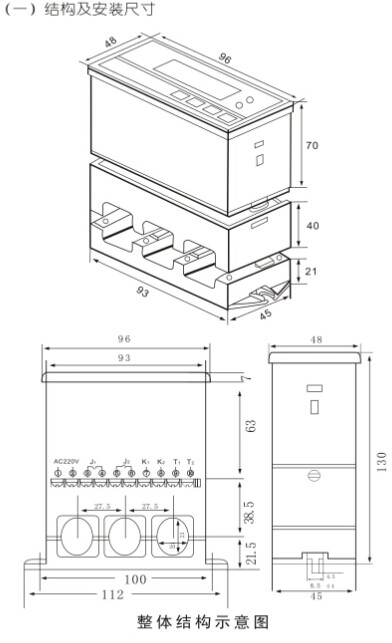

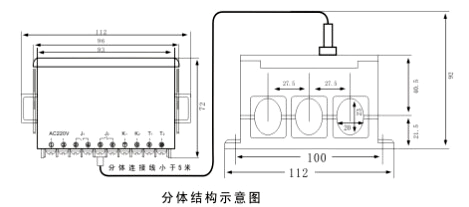

四、外形结构、开孔尺寸及二次回路接线图
