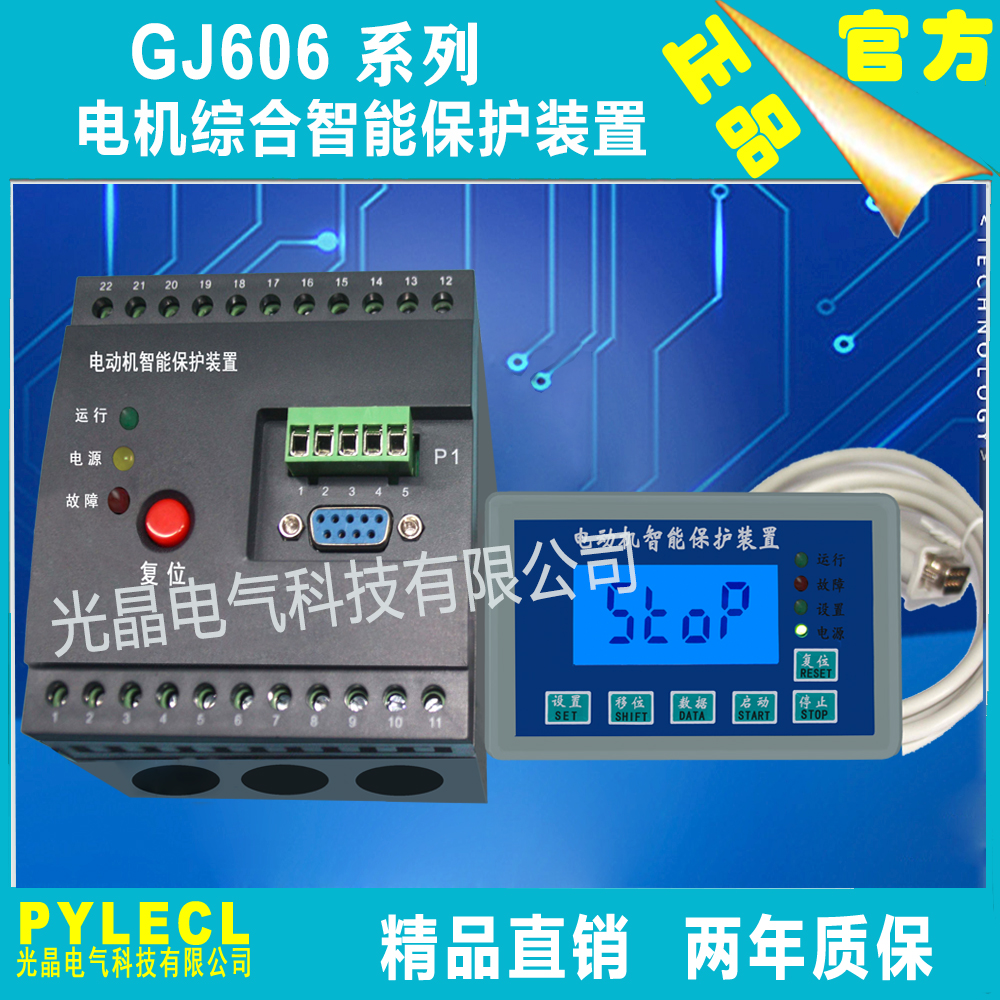

一、概述
本系列电动机保护测控装置,是智能化、网络化、数字化、检测监控、保护于一体
的高新技术产品。将先进的网络通讯技术和分布式智能技术溶入MCC控制中心,从
而为工业生产过程控制提供了科学有效的现场保护,测控单元。
保护功能:短路、堵转、接地、不平衡、缺相、过载、欠载、过压、欠压、欠功
率、tE时间保护、起动加速超时等多种数字式保护功能。
控制功能:可提供4路可编程继电器输出,满足直接起动、双向起动、星、三角起
动、自藕压降起动、电阻压降起动等起动方式。
扩展功能:R485通讯、4-20mA模拟量电流输出、晃电自起动、可编程开关量、
PTC保护、有功功率、无功功率、三相电压、功率因数、模拟量输入保护等。
精度:三相电流精度优于1.0%,4-20mA电流输出精度优于0.3%FS,零序互感器技
术参数:37.5mA/22mV。
二、保护器的主要功能
1、保护功能:对三相电流过流保护、工作电压保护、漏电保护、三相不平
衡保护、断相保护、堵转保护、短路保护、欠载保护保护、启动超时保护、
接地故障保护、接触器状态的实时监测保护。各种功能具有相互独立,相互
之间操作互不影响。
2、控制功能:直接起动、直接旁路起正反转起动、星三角起动、变压器自
耦起动、软起动器起动、远程起动、多方起动控制。
3、显示监测:运行状态、三相电流、电压、漏电电流、故障信息等
4、设定功能:可对额定电流设定、启动时间设定1-250、启动方式设置、启
动方式转换时间的设置、通讯地址1-255、过载保护的设定、堵转保护、不
平衡保护、接地保护、短路保护、漏电保护、欠载保护、过压保护、欠压保
护、20MA对应值的设定、温度保护、模拟量保护的设定、外部故障、控制
继电器J2、控制继电器J3、控制继电器J4、。
电流规格
保护器的电流规格分为以下:1A、6.3A、25A、63A、100A、250A、630A。电
流小于100A时,电机电缆线可直接穿过保护器自带的电流互感器,当电流大于
100A时采用外置的电流互感器,电机电缆线穿过外置的电流互感器,互感器输
出的二次线穿过保护器自带的电流互感器。

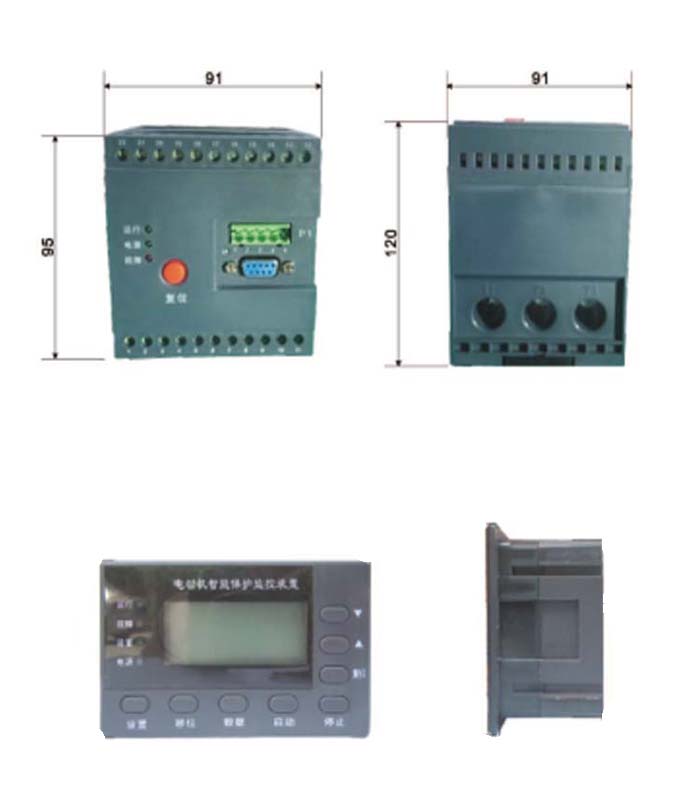

三、外形结构及尺寸
四、接线端子定义 端子最大允许线径2.5mm²
端子编号 |
名称 |
注解 |
1、 2 |
L、 N |
电源输入AC220V |
3、 4 |
J1.1、J1.2 |
保护继电器J1(常闭) |
5、6、7 |
J2.1、J2.2J、3.1、 J3.2 |
控制继电器J1、J2 6端口为公共端 (常开) |
8、9 |
J4.1、J4.2 |
短路继电器J4 |
10、11 |
J5.1、J5.2 |
报警继电器J5 |
12、13、14 |
Ua、Ub、Uc |
电压输入 |
16、17 |
TC-、TC+ |
零序电流输入 |
P1(1、2) |
B、 A |
R485通讯接口 |
P1(1、2) |
AO-、AO+ |
4-20mA输出 |
18 |
Dc)m |
开关量公共端 |
19、20、21、22 |
D1、D2、D3、D4 |
可编程开关量输入 |
