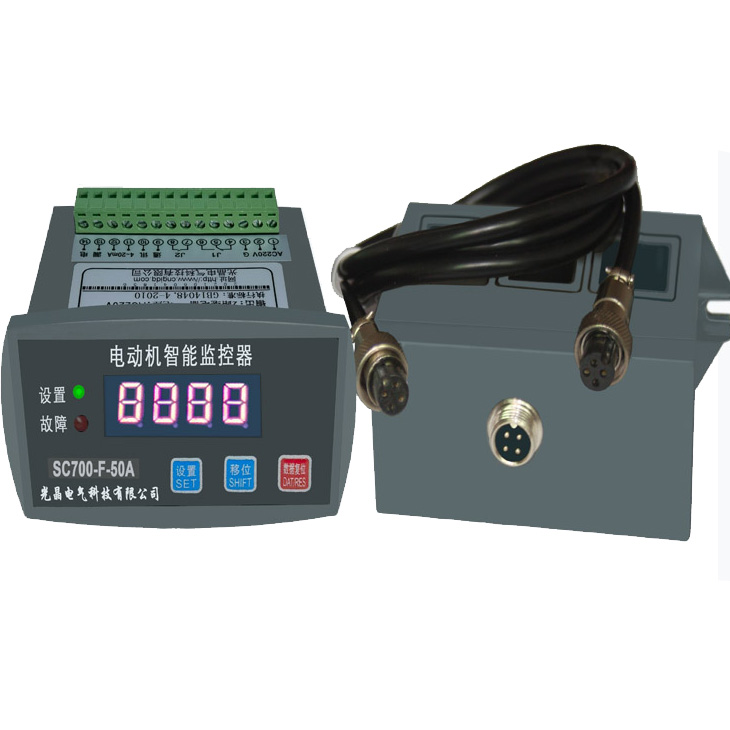

SC700-F-50A


一、产品概况

700系列电动机智能保护器是我公司在十多年生产过程中积累现场各方经验与单片高科技的结晶,核心部分采用国外进的十六位AD单片微机。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能化、网络化等特点,可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力系统的保护,有三相不平衡、过载、缺相、堵转、短路、的功能保护。

二、特点

1、  采用微机技术与高性能低功耗电路,运行高精度、性能稳定。

2、  整机模块化结构。卡式电流传感器,体积小、安装方便、也可分体式结构安装、

主机外形尺寸按照国际仪表标准装置。

3、  采用数字处理技术,测量精度高、线性度好、对故障判断速度快、准确可靠。

4、  高清的LED显示三相电流更直观,设置参数更方便。

三、工作条件

1、  海拔高度不超过4500米。

2、  周围环境温度:-35-+65℃。

3、  空气相对温度:在+25℃时不超过85

4、  大气条件:没有会引起爆炸危险的介质,也没有会腐蚀金属和破坏绝缘气体及

导电尘埃。

5、 安装没有雨雪侵袭的地方。

6、  安装在无剧烈振动、冲击的地方。

7、  工作电源:220V380V±15/50HZ±2%。

8、  结构形式:整体与分体式两种方式,分体式的分体线最长不要超过5米。

9、  互感器固定在交流接触器下方为宜,采用螺丝固定安装方式;三相主线路分别穿过

互感器的三个孔;按接线图接好线并检查无误后通电。

四、主要功能

1、 保护功能:过载保护、断相保护、三相不平衡保护、堵转保护、短路保护。

2、  显示监测:运行状态显示三相电流、故障时显示故障信息等。

3、  设定功能:可设定额定电流、启动时间、保护电流曲线、三相不平衡。

五、技术参数

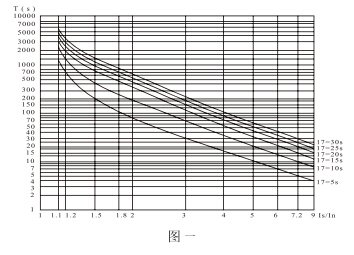

1、 反时限保护:本保护装置具有过流反时限延时保护功能,如图一。

2、  过渡保护:额定电流在保护器规格范围肉任意设定,运行电流值大于设定值时

,按运动作特性的曲线动作。

3、 断相保护:电动机电源有一机缺相时(三相电流不平衡值设为60%可根据用户要求

设定),保护装置在世界上秒内动作。

4、 堵转保护:当电动机运行电流大于设定电流值5倍时,保护装置在2秒内动作。

5、  短路保护:任意一相电流达到8Ie电流时,保护装置在2秒内动作。

6、  启动延时时间:1-99秒可调

7、  输出继电器触头容量:250VC7A

8、  电流显示误差:≤1.5%。

9、  具有启动延时功能:避开启动时大电流和过电流动作时分开。
