一、 产品概况
SC300系列电动机智能保护器系统。是我公司在十多年生产过程中积累现场各方经验与单片机高科技的结晶,核心部分采用国外弄的十六位AD单片微机。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能化、网络化等特点,可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力馈电系统的保护,具有三相不平衡、轻载、过载、缺相、过欠压、漏电、堵转、短路、的功能保护和支持多种的启停控制。本机具有RS-485远程通讯接口,支持MODBUS-RTU协议和模拟量4-20MA输出功能,方便了和LC、DCS及后台机组组成网络系统。可在后台机对现场设备进行操控、运行状态监视和故障查询等。
二、主要功能
1、保护功能:过流保护、 断相保护、 三相不平衡保护、堵转保护、短路保护、漏电保护、 过欠压保护、 接地故障保护、轻载保护。
2、显示监测:运行状态显示三相电流、故障时显示故障信息等。
3、控制功能:直接起动、正反转起动、星三角起动、直接旁路起动、自耦变压器压降起动、多方起动控制。
4、设定功能:可设定额定电流、启动时间、过欠压设定、三相不平衡百分比、漏电电流值、可设故障自动恢复时间或关闭、通讯地址。
5、具有DC-20MA标准模拟量输出,不需外接电源。
6、通讯功能:通过R485串行通讯与计算机可构成256台保护器常规保护控制网络。
7、高清的LED显示三相电流更直观,设置参数更方便。
三、技术参数
1、反时限保护:本保护装置具有过流反时限延时保护功能,如图一。
2、过流保护:根据电机额定电流大小在保护器规格范围内任意设定额定电流值,运行电流值大于设定值时,按运动作特性的曲线动作。
3、断相保护:电动机电源有一机缺相时(三相电流不平衡值设为60%可根据用户要求设定),保护装置在3秒内动作。
4、堵转保护:当电动机运行电流大于设定电流值5倍时,保护装置在2秒内动作。
5、 短路保护:任意一相电流达到8Ie电流时,保护装置在0.2秒内动作。
6、 启动延时时间:1-99秒内可调。
7、 输出继电器触头容量:250VC7A。
8、 电流显示误差:≤1.5%。
9、 具有启动延时功能:避开启动时大电流和过电流动作时分开。
10、轻载保护:当电流值小于设定的轻载保护设定值时,保护装置在30秒内动作。
11、漏电(接地)保护:漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度:0.3%F-S(20mA对应的是额定电流值的2倍)。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络,能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时:星三角转换时间小于启动延时时间3秒。

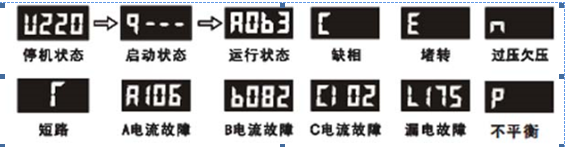

15、追忆功能:可存储近期电机所发生的三次故障记录。并可按移位键取出最近一次电机发生的故障代号,再按一次显示前一次故障代号。
四、操作说明及故障显示

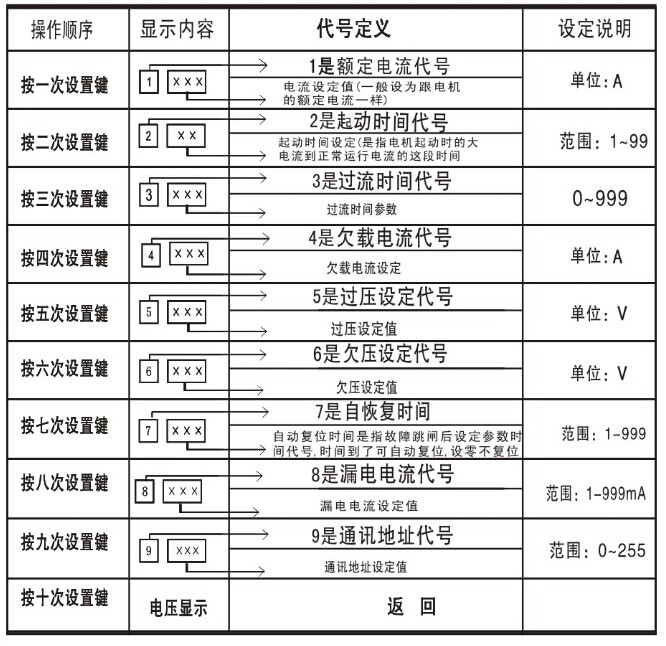

在待机状态下按设置键可以设定:额定电流、启动时间、过渡时间代号、欠载电流百分比、过欠压、故障自动复位时间、漏电电流、通讯地址、按移位键可移位要调整的参数,按数据复位键可以调整参数的大小,调整完后按设置键直到返回显示电压状态保存调整好的参数。

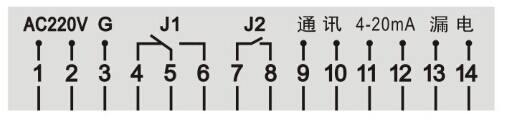

五、接线端子图
六、面板示意图与接线图
