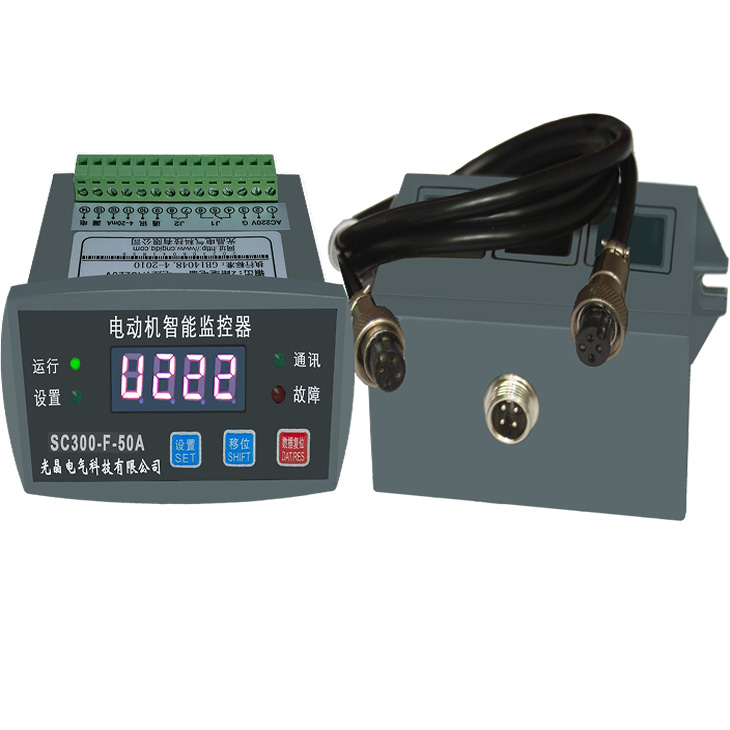

SC300-F-50A-TM


一、产品概况

SC300系列电动机智能保护监控系统。是我公司在十多年生产过程中

积累现场各方经验与单片机高科技的结晶,核心部分采用国外弄的十六位AD单片微机

。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能

化、网络化等特点,可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力馈电系统的保护,具有三相不平衡、轻载、过载、缺相、过欠压、漏电、堵转、短路、的功能保护和支持多种的启停控制。本机具有

RS-485远程通讯接口,支持MODBUS-RTU协议和模拟量4-20MA输出功能,方便了和LCDCS及后台机组组成网络系统。可在后台机对现场设备进行操控、运行状态监视和故障查询等。

二、主要功能

1、 保护功能:过载保护、断相保护、三相不平衡保护、堵转保护、短路保护

漏电保护、过欠压保护、接地故障保护、轻载保护。

2、  显示监测:运行状态显示三相电流、故障时显示故障信息等。

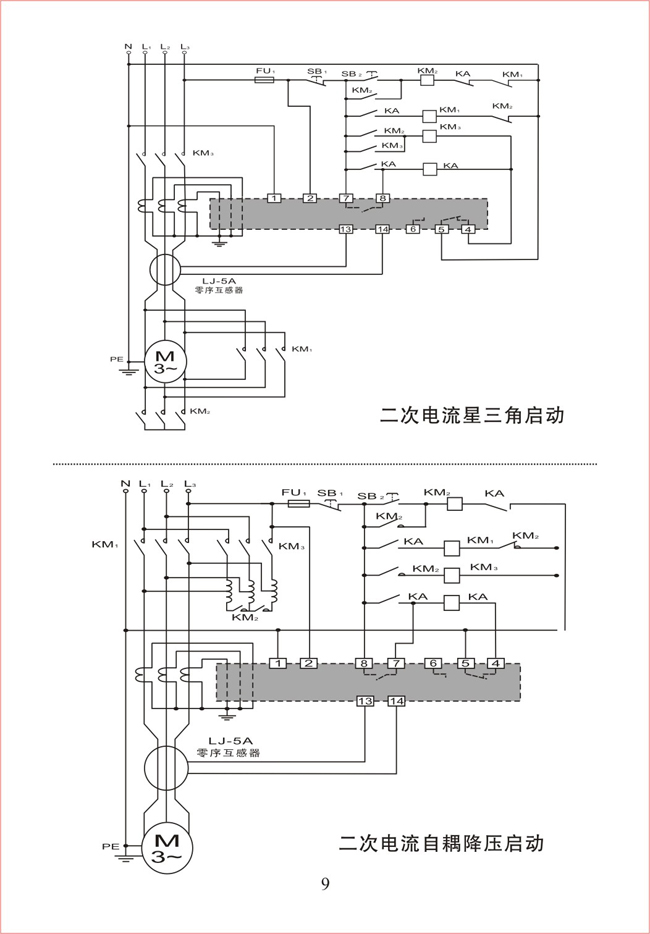

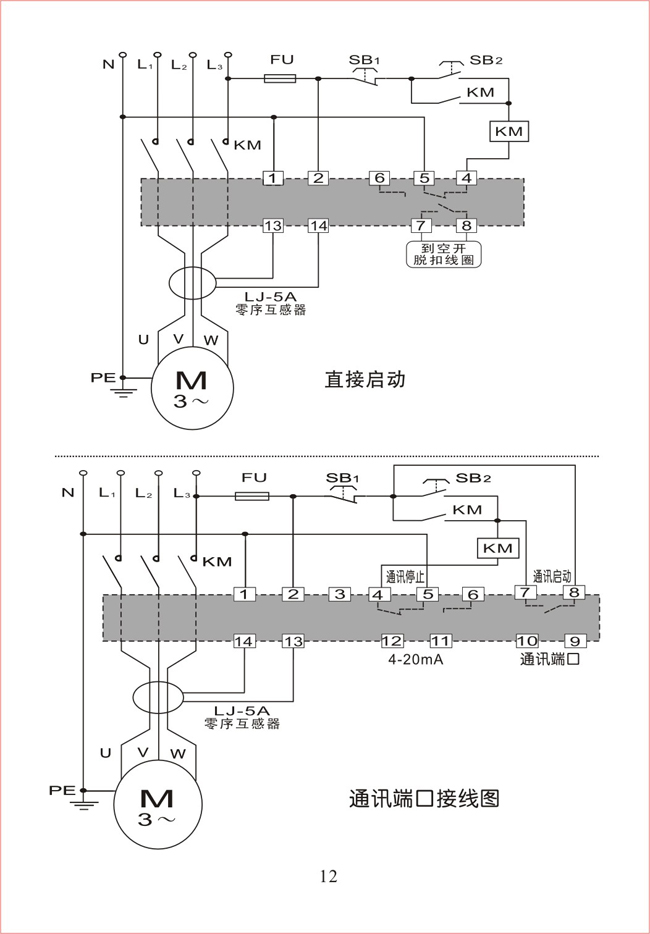

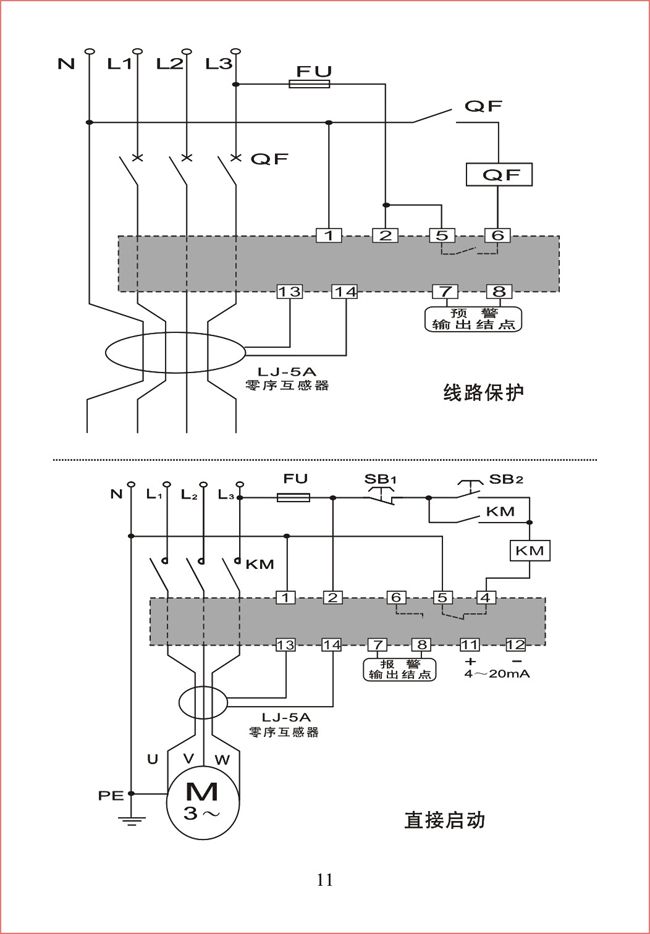

3、  控制功能:直接起动、正反转起动、星三角起动、直接旁路起动、自耦变

压器压降起动、多方起动控制。

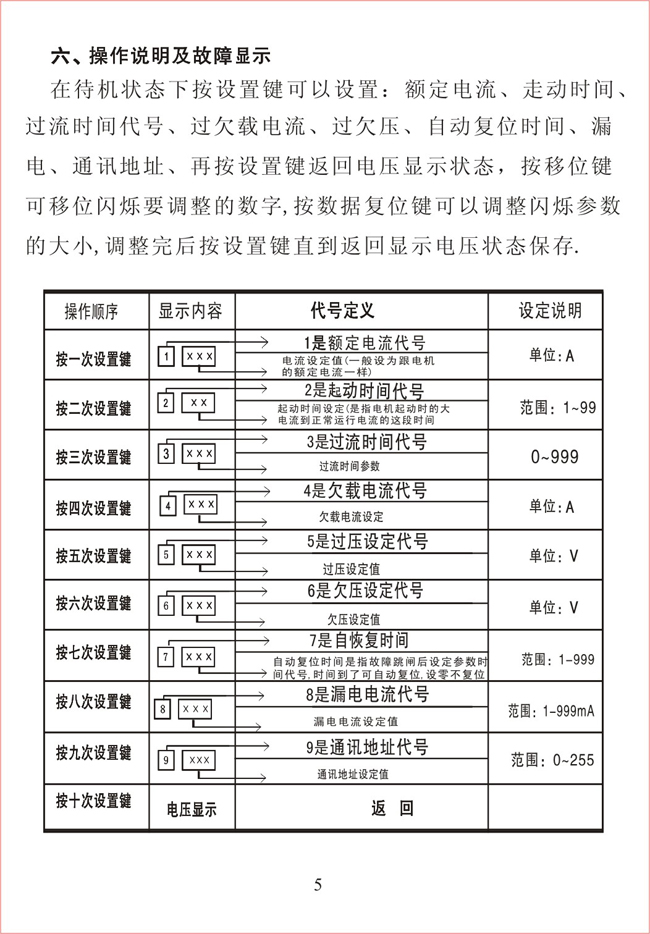

4、  设定功能:可设定额定电流、启动时间、过欠压设定、三相不平衡、漏电电流值、

故障自动恢复时间或关闭、通讯地址。

5、 具有DC-20MA标准模拟量输出,不需外接电源。

6、  通讯功能:通过R485串行通讯与计算机可构成256台保护器常规保护控制网络。

7、  高清的LED显示三相电流更直观,设置参数更方便。





三、技术参数

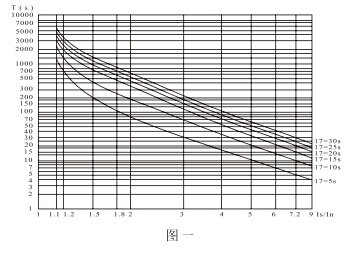

1、 反时限保护:本保护装置具有过流反时限延时保护功能,如图一。

2、  过渡保护:额定电流在保护器规格范围肉任意设定,运行电流值大于设定值时

,按运动作特性的曲线动作。

3、 断相保护:电动机电源有一机缺相时(三相电流不平衡值设为60%可根据用户要求

设定),保护装置在世界上秒内动作。

4、 堵转保护:当电动机运行电流大于设定电流值5倍时,保护装置在2秒内动作。

5、  短路保护:任意一相电流达到8Ie电流时,保护装置在2秒内动作。

6、  启动延时时间:1-99秒可调

7、  输出继电器触头容量:250VC7A

8、  电流显示误差:≤1.5%。

9、  具有启动延时功能:避开启动时大电流和过电流动作时分开。
